Обшивка набора досками

Принимая во внимание, что длина контуров средних шпангутов, т. е. 4 и 5го, значительно больше длины контура транца и 1 и 2го шпангоутов, нужно разметить на равные части по количеству досок как контуры 4 и 5-го шпангоутов, так и транца.

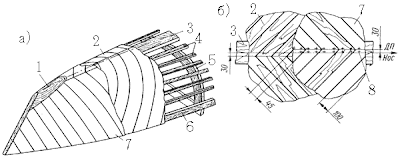

Обшивка набора досками

Если обшивать каркас досками шириною примерно 100 мм, то на обшивку потребуется 16 досок, так как полуокружность 5го наибольшего шпангоута за вычетом толщины киля составляет 1600 мм. Из этого рас чета и размечают 5й шпангоут от килевого шпунта до конца шпангоута, т. е. делят каждую половину шпангоута по его наружной большей стороне на 8 частей, по 100 мм каждая, как это, например. Точно так же размечают на 16 частей по 65 мм и полуокружность транца, поскольку эта полуокружность за вычетом толщины киля составляет 1040 мм.

Из сказанного следует, что каждую доску шириною в 100 мм нужно на расстоянии между 5 м шпангоутом и транцем состругать по длине с таким расчетом, чтобы на транце ширина доски равнялась бы только 65 мм. Тогда не получится, как это иногда бывает, что для последних двух-трех досок или в лучшем случае для одной последней доски на транце не останется места. Следовательно, все доски нужно выстругивать по месту, ориентируясь одновременно на разметку шпангоутов.
